绘图标记允许用户插入关于选择的作为Data Source(数据源)的绘图的信息。要插入一个Plot(绘图) 标记：
| 1. | 在一个文本框上点击右键。 |
| 2. | 从弹出菜单选择Insert Token(插入标记)选项。 |
| 3. | 点击Plot(绘图)后面的三角形符号(图1920)。 |

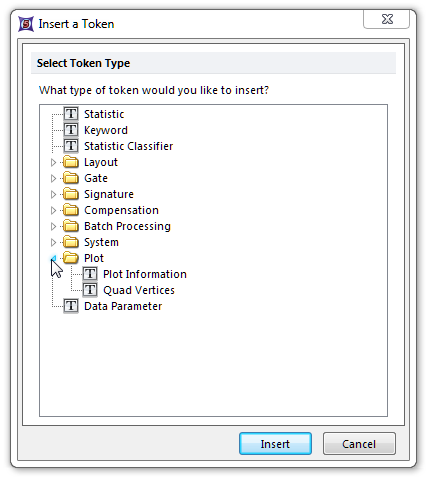

Figure 19.20 Selecting Plot Token from the Select Token Type dialog
| 4. | 双击Plot Information(绘图信息)或者Quad Vertices(象限顶点)。 |
| 5. | 请从Edit Plot Information Token(编辑绘图信息标记)对话框中的Data Source(数据源)项目中的Select a Plot(选择一个绘图)列表中选择您想要的绘图。 |
| 6. | 请从Plot Elements(绘图元素)或者Quad Vertices(象限顶点)项目的列表中选择想要的标记，然后点击OK。 |
可用的Plot Elements(绘图元素)标记陈列如下。
Title(标题) |
绘图标题中的文本。 |
Footer(页脚) |
包含绘图页脚的文本。 |
X Axis Label(X轴标签) |
绘图的X轴上使用的标签。 |
Y Axis Label(Y轴标签) |
绘图的Y轴上使用的标签。 |
Plot Number(绘图编号) |
在绘图创建时，FCS Express给予的编号。 |
Plot Description(绘图描述) |
一个全面的绘图描述，显示绘图编号、绘图类型、展示在绘图上的数据文件名称和选中的绘图的X轴和Y轴参数。 |
Use Channel Calibration？(使用通道校正？) |
是否选中绘图上Use channel calibration on axes(在数轴上使用通道校正)复选框？输出或者不输出结果。 |
Is Channel Calibration Applied on X axis?(在X轴上应用通道校正？) |
关于是否将通道校正应用在X轴上的描述。 |
Is Channel Calibration Applied on Y axis?(在Y轴上应用通道校正？) |
关于是否将通道校正应用在Y轴上的描述。 |
这一标记将展示象限上选中的顶点的X轴和Y轴坐标。
这些选项有：Center(中心)、Top(顶部)、Right(右边)、Bottom(底部)、Left(左边)。
