要插入一个带回归分析的散布图，

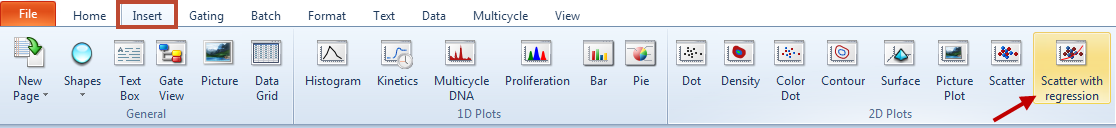

1.请选择Insert(插入)→2DPlots(二维绘图)→Scatter with Regression(带回归分析的散布图)命令(图1139)。



Fig. 11.36 Inserting a scatter with regression plot.

Fig. 11.36 Inserting a scatter with regression plot.



2.在绘图上用户希望绘图出现的地方点击(或点击-拖拽)。



注意：出现的绘图将显示自定义数据网格中顶部的数据，也即自定义数据网格中最近被选中或者编辑的数据。自定义数据网格的顶部是您最近一个查看的数据。如果版面中存在一个以上的自定义数据网格，当改变当前数据文件时，您可以从出现的Select a Data File(选择一数据文件)对话框中的Active Files(激活文件)标签中，选择用哪个自定义数据网格来绘制带回归分析的散布图。



3. 将X-轴和Y-轴更改为您想要的参数。



要格式化一带回归分析的散布图：



1.请右键点击绘图。
2.选择Format(格式)来进入plot formatting options(绘图格式化选项)。
3.选择Regression fit(回归拟合)项目类别。



在回归拟合项目类别中，您可以从available regression curve equations(可用的回归曲线方程) 下拉列表中选择40Regression Type (回归分析类型)(图11)，来让您的数据达到最佳拟合。

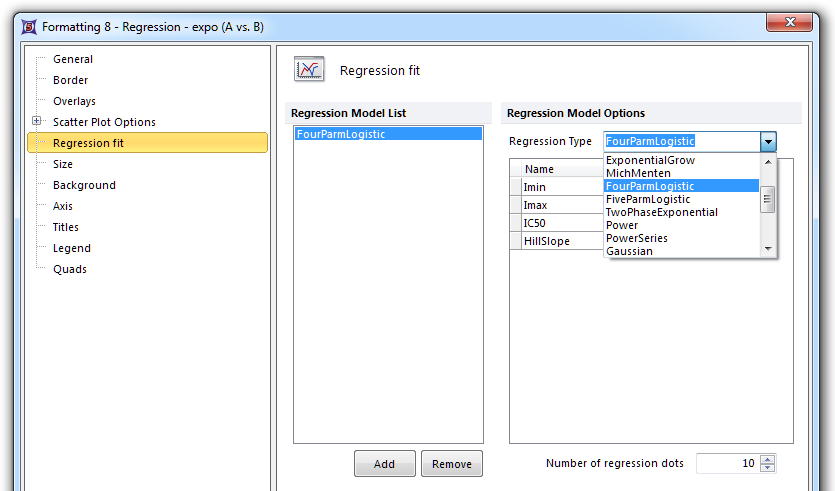

Fig. 11.37 Formatting a scatter with regression plot.

Fig. 11.37 Formatting a scatter with regression plot.



请注意，通过使用RegressionModel(回归分析模型)列表下的Add(添加)和 Remove(删除) 按钮，您可以添加或者删除多个拟合。通过Regression Model(回归分析模型) 选项，可让您查看模型参数及在合适位置输入一固定的参数(图1141)。此模型参数后面会通过Scatter with Regression Tokens(带回归分析的散布图标记)添加到版面上，作为一实时更新的标记。



同样，您也可以增加Number of regression dots(回归数据点的数量)，从而让该曲线的外观更平滑。

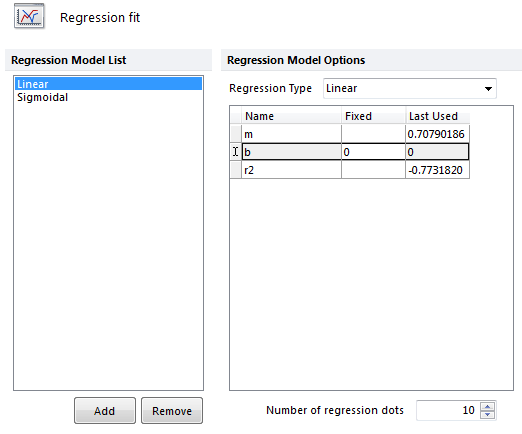

Fig. 11.38 Regression Model Options with a Linear and Sigmoidal fit added to the Regression Model List for comparison. Parameters for the regression model are displayed on the right and a fixed parameter may be typed in the Fixed column. Note in the example that the line was forced through zero by adding a fixed value of "0" to the column.

Fig. 11.38 Regression Model Options with a Linear and Sigmoidal fit added to the Regression Model List for comparison. Parameters for the regression model are displayed on the right and a fixed parameter may be typed in the Fixed column. Note in the example that the line was forced through zero by adding a fixed value of "0" to the column.
