Adding a Combination Gate Matrix(添加一组合门矩阵)

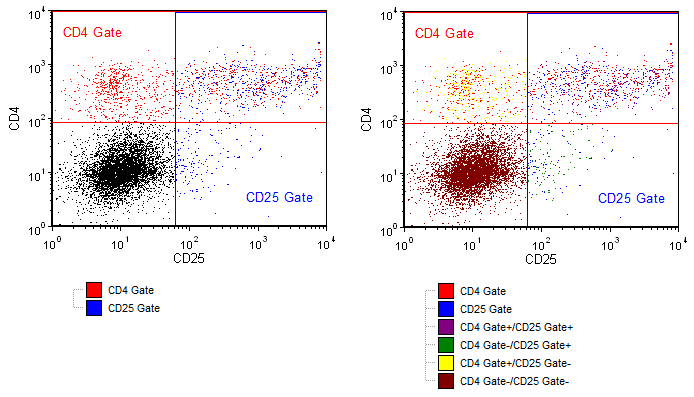

组合门矩阵是由已经存在的门创建的一套组合门。这组门包含每个以前存在的门的阳性和阴性值。例如，如果我们从一个标为"CD4"的门和一个标为"CD25"的门开始，选择这两个门，从它们来创建一个组合门矩阵，那四个新门就会被创建(图 922):



• CD4+/CD25+

• CD4+/CD25+

• CD4+/CD25+

• CD4+/CD25+







一旦新门被创建，它们就会被作为一般的门对待。然后对原始门的改变(比如重命名)不会导致新门重命名。新门可像其它组合门一样被删除或编辑。



要添加组合门矩阵：

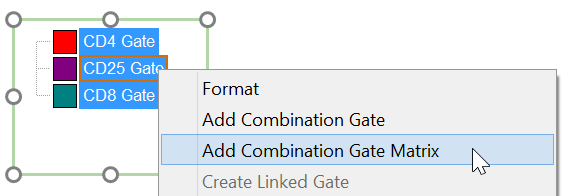

在版面中插入Gate View(门视图)对象后(Insert(插入)→General(一般属性)→Gate View(门视图))后，通过使用SHIFT+点击或者Ctrl+点击来选中用户想要使用得门，右击门视图,，然后从下拉列表选择Add Combination Gate Matrix(添加组合门矩阵)(图923).

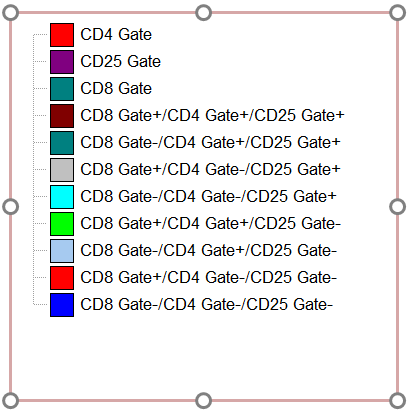

如果选择三个门来创建矩阵，矩阵添加之后，会有八个新的门。此门看上去将如图9所示24.
