Excel Report (Column Mode)Excel报表(列模式)
Contents
一个Column Mode(列模式)批处理分析报告的创建方式和Cell Mode(单元格模式)的报告的创建方式相似。
在这个练习中，我们会：
| • | 创建一个Excel列模式批处理分析报告。 |
| • | 添加一个统计标记到报告中。 |
| • | 添加一个关键字标记到报告中。 |
| • | 添加一个图片到最终的Excel电子表格中。 |
方便起见，我们将使用上节使用过的版面。此章节的图片我们讲继续延用来自上一章节的版面的图片。用户也可以在已有操作的版面中加入报告。如果之前的版面您处于打开状态，请直接跳到第5步。
| 1. | 选择File(文件)标签 然后点击Open。 |
| 2. | 打开BatchProcess.fey版面位于Tutorial Sample Data archive(教程样本数据库)。 |
执行一个Excel报告批处理操作：
| 3. | 创建一个Data List(数据列表)包含文件TCellSample1.fcs和TCellSample1.fcs(请参见上一章节的第4-6步). |
| 4. | 选择Batch标签→Batch Processing(批处理)→Batch Actions(批操作)命令(图T9.6). |
一个Batch Actions(批操作)窗口将出现(图T9.7)。请注意：如果之前的版面中，Batch Actions(批操作)窗口处于打开状态，同样会显示Batch Actions(批操作)(如图T9.29)
我们现在把Batch Actions(批操作)窗口停靠在版面的左侧。停靠Batch Actions(批操作)对话框，会让拖放绘图和标记变得非常简单，让用户可以很快地设置批处理操作，当然版面的其他部分仍然在视野中。请参见Docking Tutorial(停靠教程)一节来更详细了解FCS Express中的停靠功能。
| 5. | 移动Batch Actions(批操作)窗口，您将在FCS Express窗口中央看到一个４方向图标(图中，T.9.31) |
| 6. | 在左侧的图标处松开鼠标左键，因此Batch Actions(批操作)窗口和FCS Express窗口左边部分将被突出显示(图T.9.31).此时，Batch Actions(批操作)窗口就停靠在了FCS Express窗口的左边(图T.9.31,右图所示)。 |

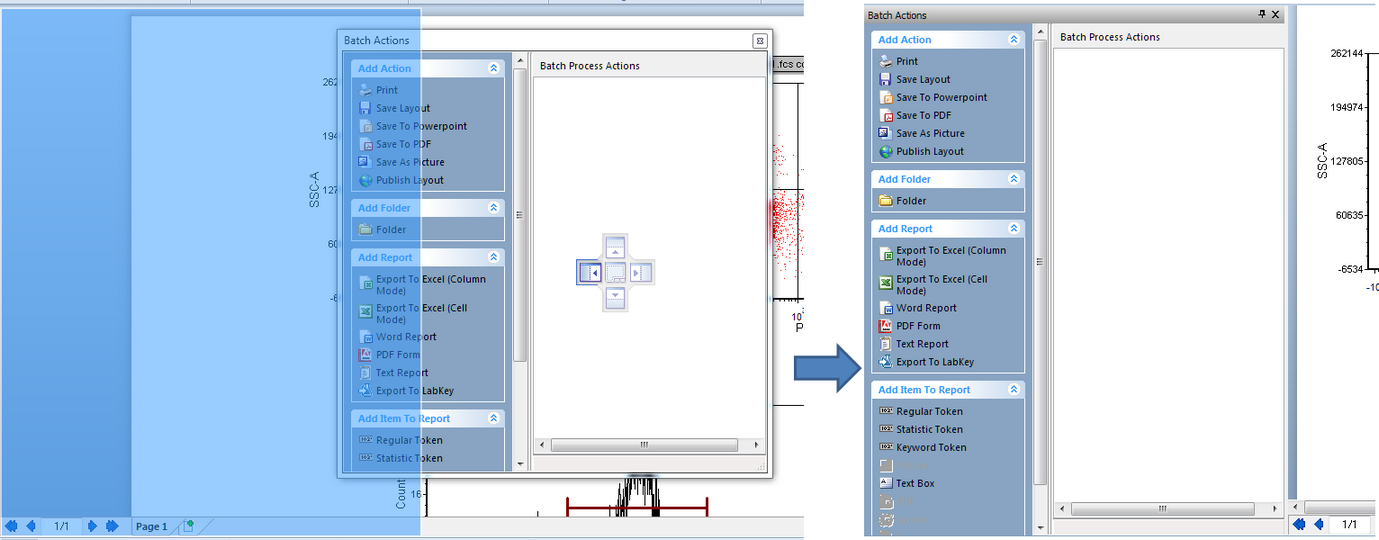

Figure T9.31 Docking the Batch Actions window.
| 7. | 从Add Report(添加报表)对话框中选择Export to Excel (Column Mode)(输出到Excel(列模式))(图T9.32 )。 |
一个Excel (Column Mode) Options(Excel (列模式)选项)对话框将出现(图T9.32，右图所示)。

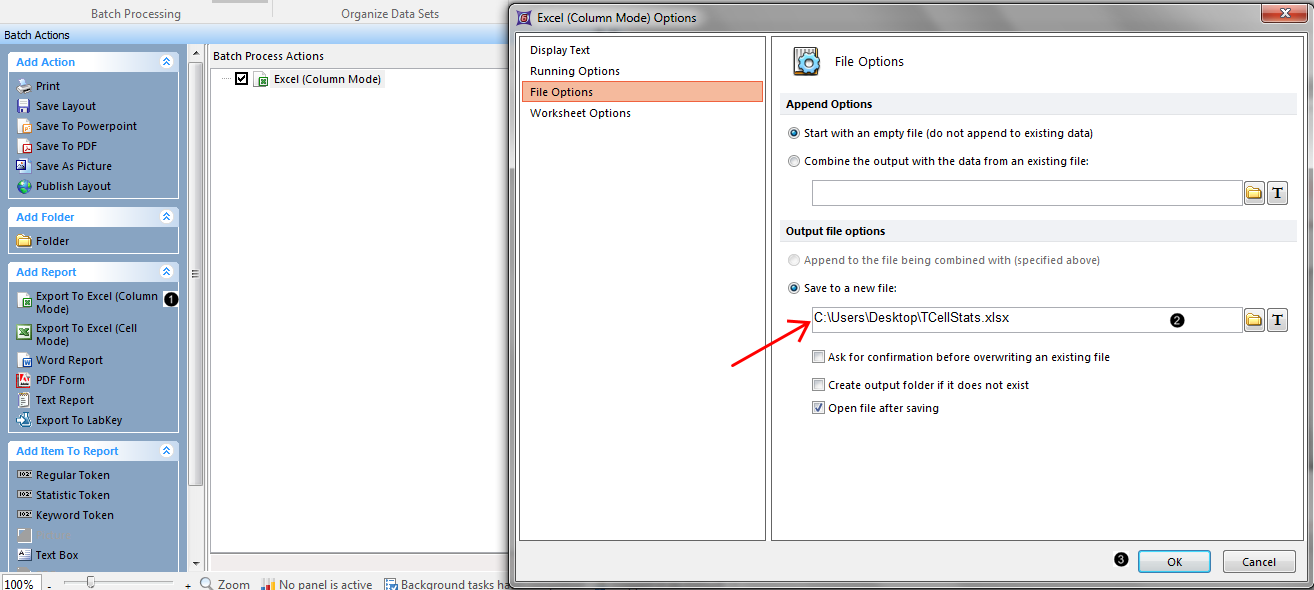

Figure T9.32 Excel (Column Mode) Options Dialog
| 8. | 在Save to a new file(保存到一个新文件)字段中，点击文件夹图标(图T9.32 )来导航和指定您想要保存文件的位置，然后进行命名(如，"TCellStats"保存到桌面，图T9.31)。 |
| 9. | 点击OK(图T9.32 )。 |
一个Excel (Column Mode)进程将出现在窗口的Batch Process Actions(批处理操作)部分(图T9.33，鼠标指针处)。我们将 添加３个项目到报告中(一个关键字标记、一个统计标记和一个绘图的图片)。
| 10. | 拖拽版面左上角的绘图边框到Excel (Column Mode)action 上(图T9.33)。 |

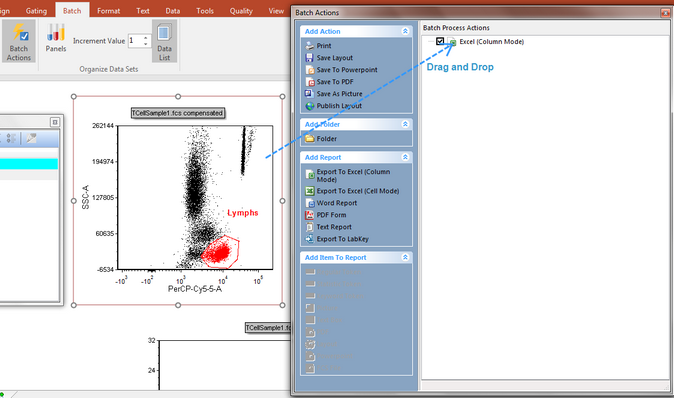

Figure T9.33 Dragging and dropping a plot to serve as data source for a token to be added to the report
| 11. | 双击Paste Special (选择性粘贴)对话框中的Keyword token(图T9.34)。 |
| 12. | 点击Excel (Column Mode) field "Keyword..."options对话框中的省略号(图T9.34)。 |

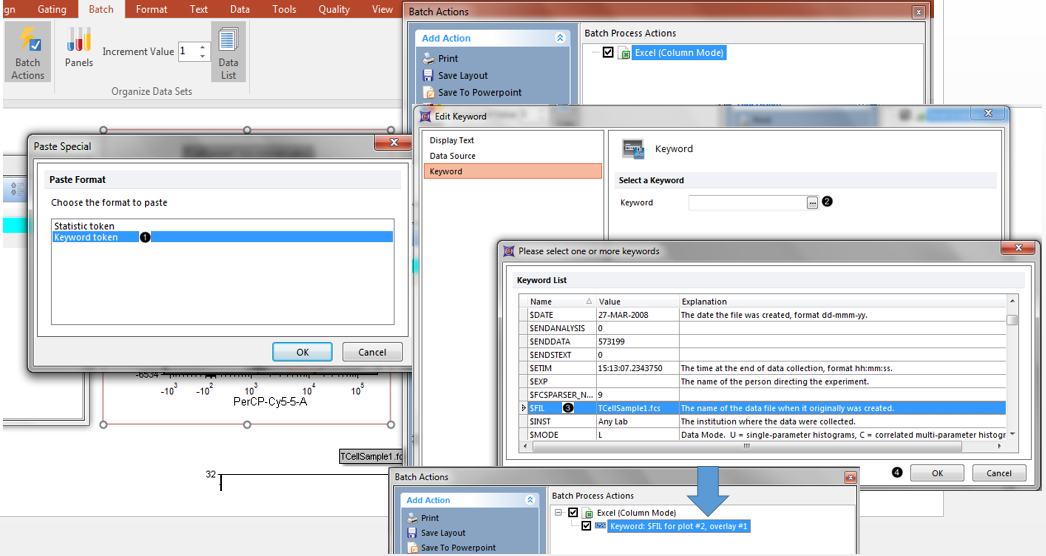

Figure T9.34 Adding a keyword token to the report
| 13. | 滚动选择Please select a keyword (请选择一个关键字)对话框中的$FIL(图T9.34)。 |
| 14. | 点击OK在Please select a keyword对话框中(图T9.34 )。 |
| 15. | 点击OK在Excel (Column Mode) field "Keyword..."options对话框中(图T9.33)。现在，关键字标记已经作为一个项目添加到Excel ((列模式))报表中(图T9.34，底部所示)。 |
| 16. | 拖拽版面中柱状图的边框到Excel (Column Mode)操作 (类似于图T9.33，但我们拖拽的是不同的绘图 )。 |
| 17. | 双击来自Paste Special的Statistic token(图T9.34)。 |

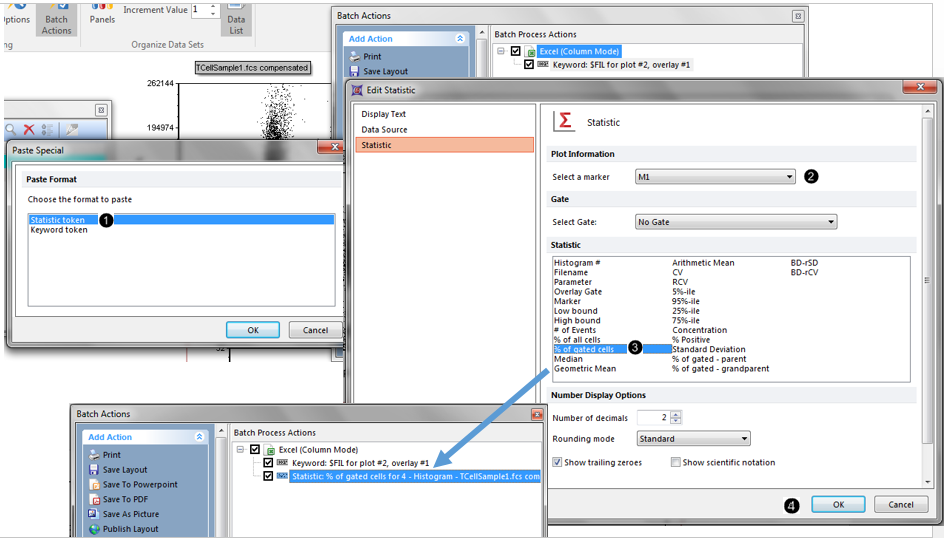

Figure T9.35 Adding a statistic token to the report
| 18. | 从 Excel (Column Mode) field "Statistic..."options的下拉菜单中选择"M1"(图T9.34)。 |
| 19. | 从Statistic(统计)列表框中选择% of gated cells (门中细胞百分比)(图T9.35)。 |
| 20. | 点击OK在Excel (Column Mode) field "Statistic..."options对话框中(图T9.35)。现在，统计标记已经作为一个项目添加到Excel ((列模式))报告中(图T9.34，底部所示)。 |
| 21. | 取消对Export to Powerpoint(导出到Powerpoint)和Excel (Cell Mode)旁边复选框的选定，如果它们存在在您的版面上(图T9.36)。 |

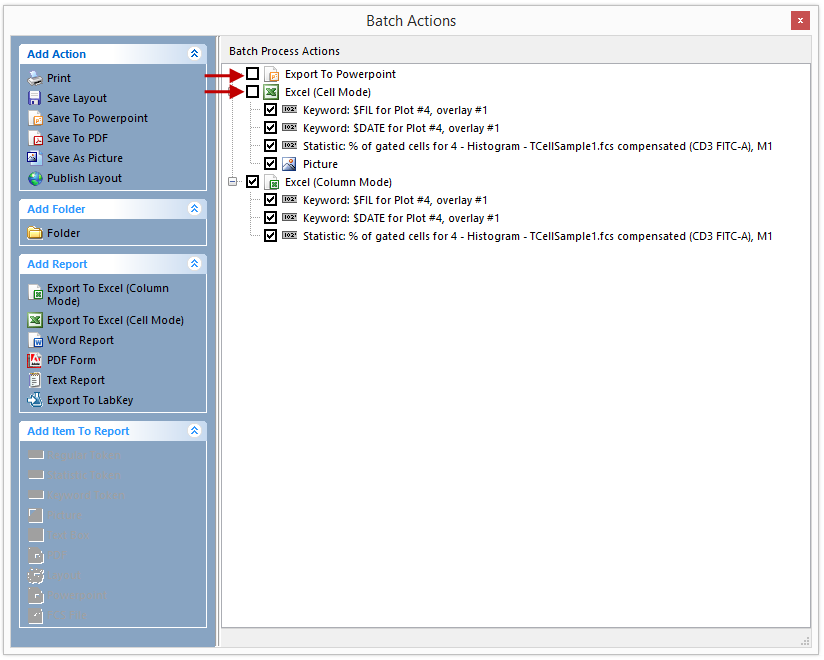

Figure T9.36 Deselect Excel (Cell Mode) to Batch Process Only Excel (Column Mode)
现在我们已经可以运行批处理，把数据导出到Excel (Column Mode)。
| 22. | 选择Batch(批次)标签→Batch Processing(批处理)→Run(运行)→Run(运行)命令(图T9.10)。 |

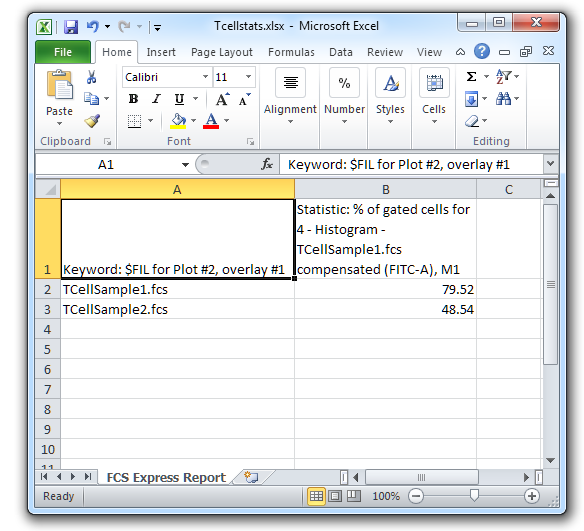

这时会出现Excel(列模式)报告，报告中有批处理的结果(图T9.37)。
Figure T9.37 Excel (Column Mode) Report
我们现在将使用拖放的方式，把一个绘图图片从FCS Express中拖拽到Excel电子表格中。
| 23. | 拖拽版面中的柱状图的边框到Excel电子表格中空白处(图T9.38)。 |

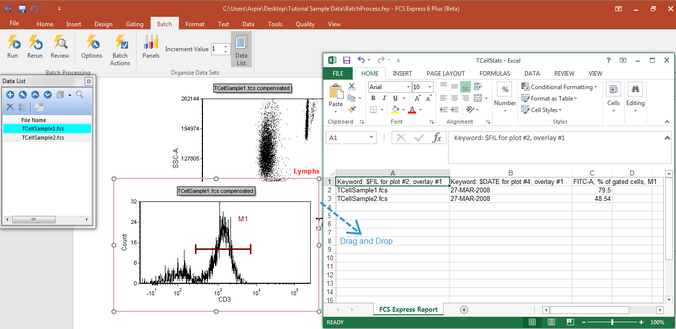

Figure T9.38 Dragging and Dropping a Plot Image from FCS Express to an Excel Spreadsheet
这时一个柱状图的图像会出现在Excel电子表格中(图T9.39)。用户也可以把FCS Express中的对象用相同的方式拖放到Word和PowerPoint中。

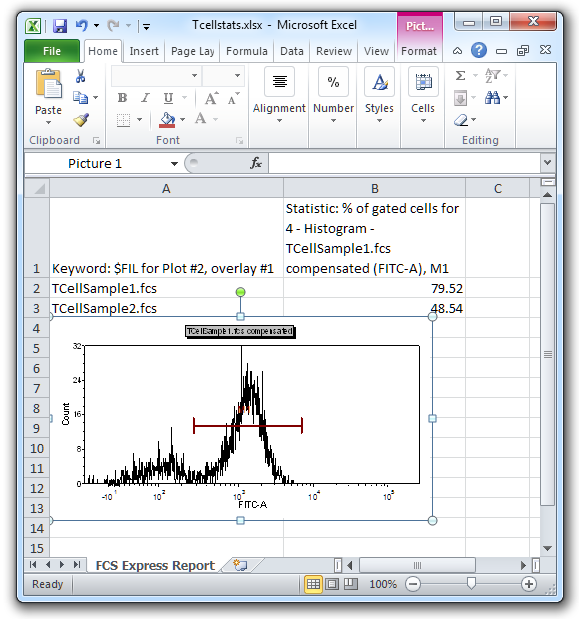

Figure T9.39 Excel (Column Mode) Report with a Plot Image Added
