在FCS Express中,散点图是可被完全格式的。除了所有绘图共享的格式选项(例如,边框、大小、背景Axis(坐标轴)、标题和图例)外,来自Overlays(叠加图层)项目的特殊格式化选项也是可用的。要进入这些特殊选项,可



选中散布图,然后使用Format(格式)标签Plot Options(绘图选项)→Overlays(数据层)命令,或者



右键点击散点图,从弹出菜单选择Format(格式),然后选择Overlays(数据层)选项。



散布图的特殊格式化选项,在下面用编号进行表示(图1146),包括:



Point Color (数据点颜色)(number1)
Point Size (数据点大小)(number2)
Point Shape (数据点形状)(number3)
Highlight Param (高亮参数)(number4)
Highlight Color (高亮颜色)(number5)
Error Bar Param(误差条参数)(number6)



Figure 11.48 Special formatting options for Scatter Plots

Figure 11.48 Special formatting options for Scatter Plots





格式化选项描述如下表。



Option

Explanation

X Parameter

来自Spreadsheet(电子数据表)的参数展示于X轴上。

Y Parameter(Y参数)

来自Spreadsheet(电子数据表)的参数展示于Y轴上。

Error Bar Param(误差条参数)number6

来自电子数据表格中展示误差值的参数。请参见下面的内容,来来详细了解如何定义误差条。

Highlight Param(高亮显示参数)number4

在电子数据表格中高亮规则显示的参数。在颜色定义中数据点可以被高亮显示)为在number5如果它们的值满足高亮显示规则中定义的条件,显示相应的颜色。请参见下面的内容,来来详细了解如何定义高亮显示规则。

Highlight Color(高亮颜色)number5

高亮数据点的显示颜色。

Gate(门)

在散点图中应用的门。

Point Color(数据点颜色)number1

数据点的显示颜色。

Legend Text(图例文本)

这一文本将出现在绘图图例中,位于叠加图层符号的旁边。

Point Fill Color(数据点填充颜色)

用于填充的颜色

Point Fill Style(数据点填充形式)

填充数据点的方式

Point size(数据点大小)number2

数据点的大小。

Point shape(数据点形状)number3

数据点的形状。包括矩形(默认)、三角形、圆形、十字交叉形、星形、六角形和菱形。

Connect the points(连接数据点)

是否将数据点用一条线进行连接。

Change data file during Next/Prev/Batch(在下一个/上一个/批处理时更改数据文件)

Batch Processing(批处理)或者进行Next/Previous(下一项/前一项)命令中是否改变散点图。一般推荐不选中这一选项(默认),因为当与散点图相关联的数据更改时,散点图会自动更新。

Visible(可视)

在不删除数据层的情况下,隐藏叠加图层。从2D Unbinned Overlays(2维非分级叠加)列表中选择叠加列表中选择叠加图层文件,取消勾选Visible(可视)勾选Visible(可视)来再次显现该数据层。

Show marks(显示标记)

将数据点的值作为文本,直接展示在数据点的上方。

Line Options for(线条选项)number7

在Error Bar Pen(误差线画笔)、Shape Border(形状边框)和Connecting Lines(连接线)编辑模式间切换。

Error Bar Pen/Shape Border/Connecting Lines Properties(误差线画笔/形状边框/连接线属性)number8

宽度、样式(实线、点线和虚线选项)和误差线画笔颜色、形状边框颜色或者连接线颜色。



要增加误差条highlighting(高亮显示)在一个绘图中,这些值必须要在电子数据表格中输入。



要定义误差条的值,

1.在电子数据表中的空白处
2.输入输入误差值(每一行相当于一单独的数据条)。该值可以是自由文本或者一自定义标记.
3.在电子数据表格中的空白处选择合适的一列作为Error Bar Parameter(误差条参数)栏(图11(上方),number6).



一带有误差条的散点图并关联一个电子数据表的例子显示在下图。



要定义一高亮显示规则,

1.在电子数据表中的空白处
2.输入规则的值(每一行相当于一单独的数据点)。这一规则必须是评估"TRUE(真值)" 或 "FALSE(假值)"的公式;此数据点将以定义的颜色高亮显示,如图11(上方)number5.电子数据表格中的关于一个细胞的高亮规则的例子,图11.47.
3.在电子数据表格中的空白处选择一列作为Highlight Param(高亮参数)。(图11(上方)number4).



一带有误差条的散点图并关联一个电子数据表的例子显示在图11,下方。

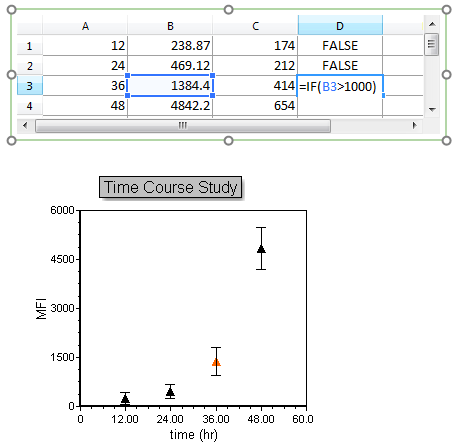

Figure 11.49 Scatter Plot and associated Spreadsheet with Error Bars and Highlighting

Figure 11.49 Scatter Plot and associated Spreadsheet with Error Bars and Highlighting







注意:散布图的坐标轴标题可以

§直接在电子数据表格的列头中定义Use values in a first row as labelsoption in theSpreadsheet Formatting dialog).
§在formatting(格式)选项中的Axes对话框中。
