这一部分适用于单个图片数据组,这组图片不是从96孔细胞盘上采集的,而是从例如一个玻片上拍下来的。
在cellProfiler中调整了导出设置并运行了传输途径后,你便可以来分析图片及把数据导入到FCS Express中。
1. | 导入Section2pipelineCOMPLETED.cp传输途径文件到CellProfiler(细胞分析器)中。 |
2. | 请在CellProfiler(细胞分析)中选择默认输入和输出文件夹,以便导入和存储数据,就如图T24.13所示。 |
3. | 在cellProfiler(细胞分析器)中分析图片。 |
把单个图片实验导入到FCS Express中
在开始以下步骤之前,我们先对FCS Express Preferences(FCS Express设置)做一点解释:
此File selection(文件选择)对话框必须激活:
A. | 打开FCS Express User Options(FCS Express用户选项)通过选择文件→选项。 |
B. | 选中When creating a new plot, always display the selection dialog(当创建一新绘图时,总是显示选择对话框)框 位于Files/Directories(文件/路径)选项。 |
(启用这个功能不是使用FCS Express的必需条件, 在本教程中选择这个功能只是为了方便)
4. | 打开FCS Express. |
5. | 打开FCS Express User Options(FCS Express用户选项)通过选择文件→选项 |

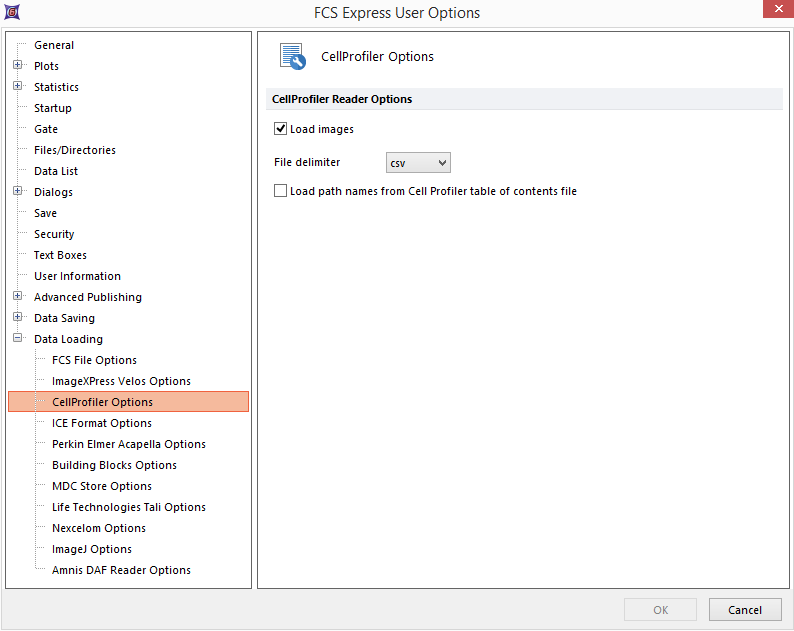

6. | 选择Cell Profiler Options(细胞分析工具选项)从Data Loading(数据导入)选项 (图T24.19)。 |
7. | 选择Csv(分隔符)从delimiter(定界符)下拉菜单中。 |
8. | 选中Load Images(导入图片)复选框。 |
9. | 取消对复选框Load path names from Cell Profiler table of contents file(从内容文件的Cell Profiler(细胞分析器)表格中,导入路径名)Check box(复选框)。 |
10. | 点击OK,来关闭FCS Express User Options(FCS Express用户选项)对话框。 |
Figure T24.19 CellProfiler Data Loading Options

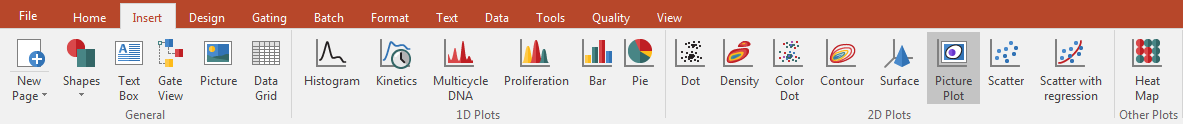

11. | 选择Insert(插入)→2D Plots(二维绘图)→Picture Plots(图片绘图)命令 (图T24.20)。 |
Figure T24.20 Choosing a Picture Plot to Insert
11. | 请在版面上任意位置点击,Select a Data File(选择一数据文件)对话框将出现。 |
12. | 浏览默认输出文件夹你可以从CellProfiler(细胞分析器)中保存你的输出数据。 |

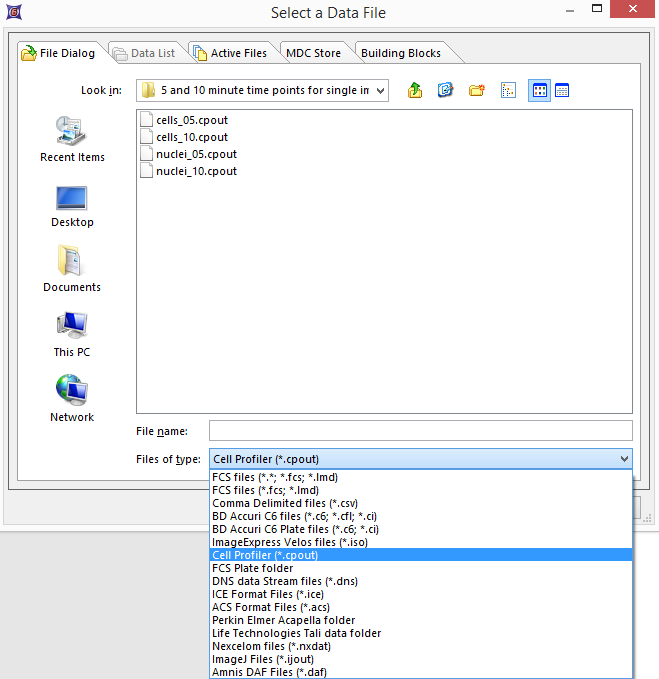

13. | 改变文件类型:下拉列表中到CellProfiler (*.cpout)(图T24.21)。。这时会出现CellProfiler输出的哪些文件的图标。在本例中,它们的名称分别为cells_05.cpout和nuclei_05.cpout。 |
Figure T24.21 Select a Data File Dialog
14. | 高亮显示cells_05.cpout然后点击Open(打开)。 |
注意:在本例中,我们使用“cells_05.cpout文件, 该文件将显示在CellProfiler中,被IdentifySecondaryObjects(确认次要对象)模块归为5分钟时间点对象的数据, 这一模块对应于整个细胞区域。nuclei_05.cpout文件将显示在CellProfiler中,被IdentifyPrimaryObjects(确定主要对象)模块归为5分钟时间点的对象的数据,这个模块对应于细胞的细胞核区域。

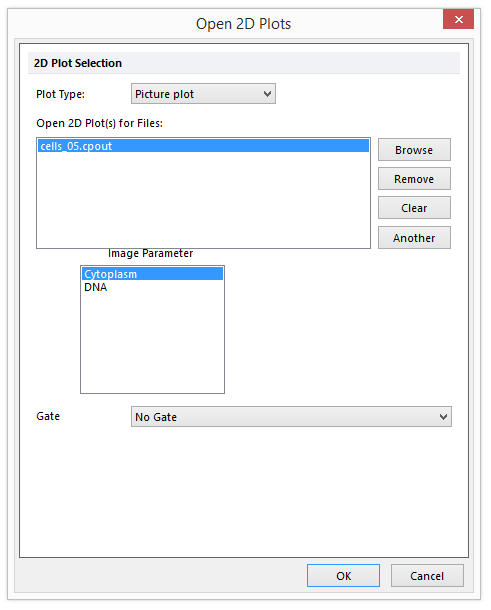

15. | 高亮显示细胞质从Image Parameter(图像参数)列表框中,Open 2D Plots(打开二维绘图)对话框。 ,来查看细胞质的图像(图T24.22)。 |
16. | 点击OK。 |
Figure T24.22 Choosing Image Parameters from the Open 2D Plots Dialog
一个图像绘图会出现在您的版面上,表明数据被成功导入 (图T24.23)。
Figure T24.23 Example of the Cells (5 Minute Time Point) Picture Plot
17. | 重复第11-16步,但强调DNA在Image Parameter(图像参数)位于Open 2D Plots(打开二维绘图)对话框。 |
注意:或者到第17步,您可以复制之前创建的二维图像,然后改变可视化参数,通过点击X轴,选择DNA代替细胞质。

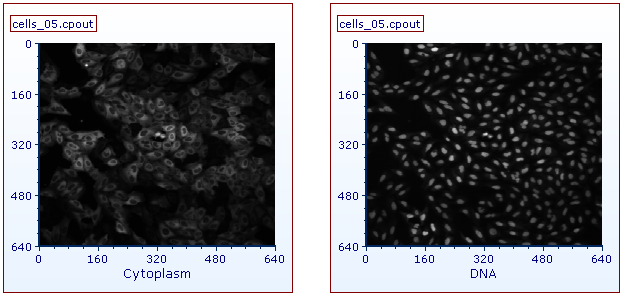

现在,版面看上去应如图T24.23b所示。
Figure T24.23b Picture plots of the cells_05.cpout file depicting cytoplasm and DNA
18. | 按照上面的步骤,可以创建任何类型的二维绘图。为了达到练习的目的,用户可以试着打开两个彩色点图两个点图来着同一个文件(i.e. cell_05.cpout): |
-AreaShape_Area(面积形状_面积)和Intensity_MeanIntensity_Cytoplasm(强度_平均强度_细胞质)
-AreaShape_Area(面积形状_面积)和Intensity_MeanIntensity_DNA(强度_平均强度_DNA)

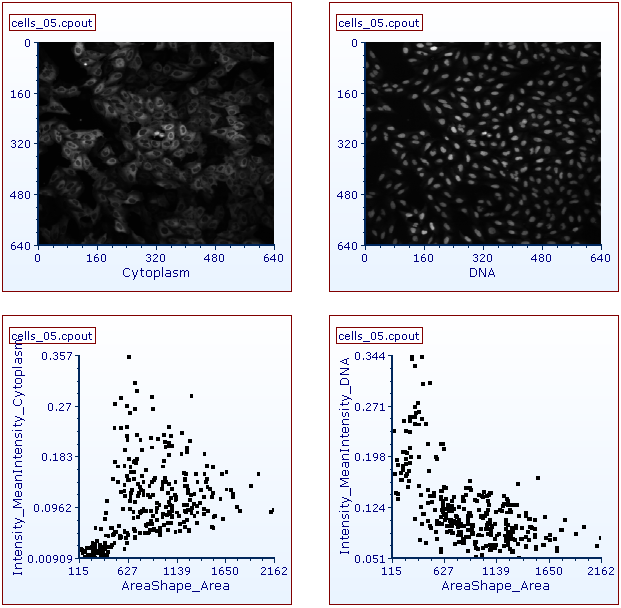

现在,版面看上去应如图T24.23c所示。
Figure T24.23c Picture plots and Scatter plots of the cell_05.cpout file

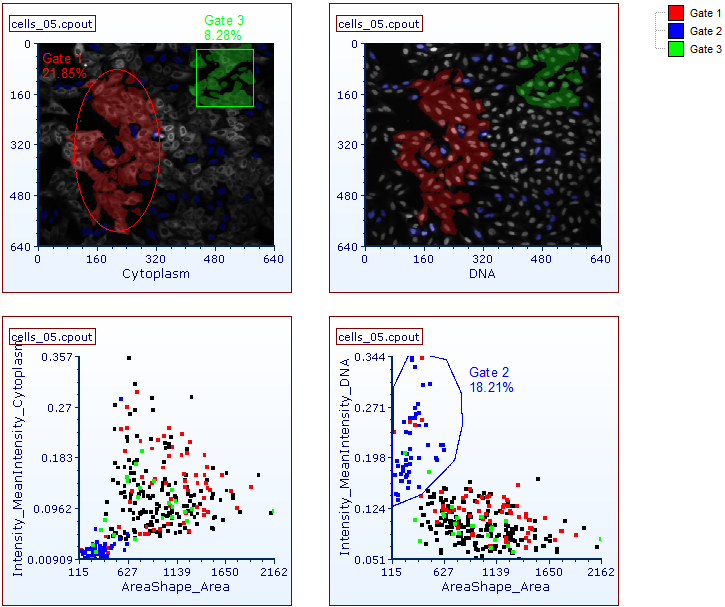

可简单创建任意二维的门在“图像绘图”和散点图中。插入一个基于图像绘图门的新的二维绘图,将让用户可以像在点状图中那样查看数据,或者像在图像绘图中那样查看图像(图T24.24)。
Figure T24.24 Example of Gating on a Picture Plot and Backgating from a Dot Plot to a Picture Plot
