可在特定选项项目类别中指定下面的默认选项，来表明FCS Express用户选项绘图类型：
| • | Resolution(分辨率)(如，柱状图、动力学绘图、彩色点状图、密度图、轮廓图和曲面图) |
| • | Normalization(标准化),Control Histogram for Subtraction Statistics(用于减法统计的对照柱状图)，和Stacked(叠放) vs.Overlaid(覆盖)二维绘图 |
| • | Cells to Plot(细胞展示于绘图上)(动力学绘图、点状图、彩色点状图、密度图、轮廓图和曲面图) |
| • | 是否在坐标轴上应用Channel Calibration(通道校正)(柱状图、动力学绘图、点状图、彩色点状图、密度图、轮廓图和曲面图) |
| • | Dither Color Dot Plots(彩色点状图冲突)(点状图、彩色点状图和曲面图) |
| • | Orientation(方向)Heat Maps(热图) |
针对柱状图的分辨率选项位于Formatting (格式化)对话框中的Formatting(格式化)对话框二维绘图和Dot Options(点选项)→Binned Dot (or Plot) Specific Options(分组的点(或绘图)特定选项)对话框2D plots(2D 图像)。为这两类绘图设置的属性略有不同，但基本功能近似。
我们要理解的关键概念是"绘图的分辨率是什么?"
分辨率是指参数数据被细分成bins(数据区间)(数据管道)的数目。在显示一绘图前，FCS Express将数据压缩到由用户选择的一定数目的数据区间里。该过程称为binning(数据分区)。这些数据区间里的值显示在绘图中。当分辨率低的时候，相同的数据被压缩进较少的数据分区里，意味着数据分区里的值较高。这就是为什么在柱状图、轮廓图和密度图中，当分辨率被降低时，图中的峰值会升高。FCS Express把数据放进数据分区的方法，是由Scale(缩放).
注不管一特定绘图上分辨率设置如何，统计计算总是基于所有细胞的。
在FCS Express中，用户可以设置分辨率的具体值，而可控制显示的数据范围(最小和最大值)：
| • | 分辨率值 |

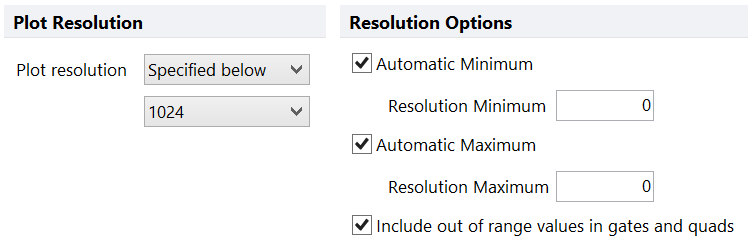

| o | 在柱状图中(图 865)，用户可为正在使用的数据选择一特定的分辨率范围，或从下拉菜单为分辨率设置为一具体值。 |
Figure 8.65 Histogram Resolution Options

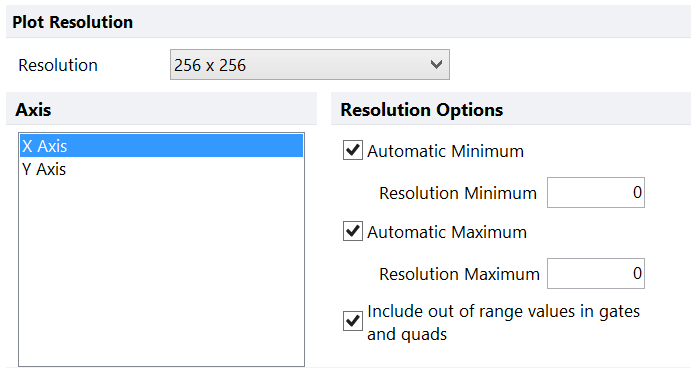

| o | 对于二维绘图(图 866)，从下拉菜单选择分辨率(32 x 32 到 1024 x 1024)。 |
Figure 8.66 2D Plot Resolution Options
| • | Range of Data(数据范围) (最小和最大值) |
FCS Express可让用户选择把全部数据设置成指定的分辨率(数据区间的数目)，或“切掉”数据头部或尾部的数据。在大多数情况下，选择把最大和最小值设置成默认值，也即Automatic(自动)设置最小和最大值是有两个原因的。第一原因是在某些情况下，一些设备可能在数据中保存的极值。一般情况下，这只是噪音，不是有用的数据。如果在计算绘图时包括一极值数据点，那大范围的信息会丢失。这时，可通过设置一极小或极大值来排除该极值数据以包含有意义的数据。第二个设置极小和/或极大值的原因是为小段数据提供详细的放大功能。用户可决定是否在门和象限中包括超出范围的数值。
| • | Include Out of Range values in gates and quad(在门和象限中包括超出范围的数值) |
如果你还未选择使用一自动分辨率最小值或最大值，绘图中可能在可视区外仍有数据。通过选择Include Out of Range values in gates and quad(在门和象限中包括超出范围的数值)如果选中该项，门会停靠在绘图的一个极值边界，该边界以外的数据会被包含在该门中。绘图上该边界外的数值也会包含在相应象限里。
