格式化散布图
Contents
在FCS Express中，散布图是可被完全格式化的。除了formatting Options Shared by All Plots(所有绘图共享的格式化选项)(例如，边框、大小、背景、坐标轴、标题和图例)外，来自Overlays(叠加图层)项目的特殊格式化选项也是可用的。要进入这些特殊选项，可
| • | 选中散布图，然后使用Format(格式)标签→Plot Options(绘图选项)→Overlays(数据层)命令，或者 |
| • | 右键点击散布图，从弹出菜单选择Format(格式)，然后选择Overlays(数据层)项目。 |
散布图的特殊格式化选项，在下面用编号进行表示(图1147)，包括：
| • | 数据点 颜色( ) |
| • | 数据点 大小( ) |
| • | 数据点 形状( ) |
| • | 高亮显示 参数( ) |
| • | 高亮显示 颜色( ) |
| • | 误差条参数( ) |

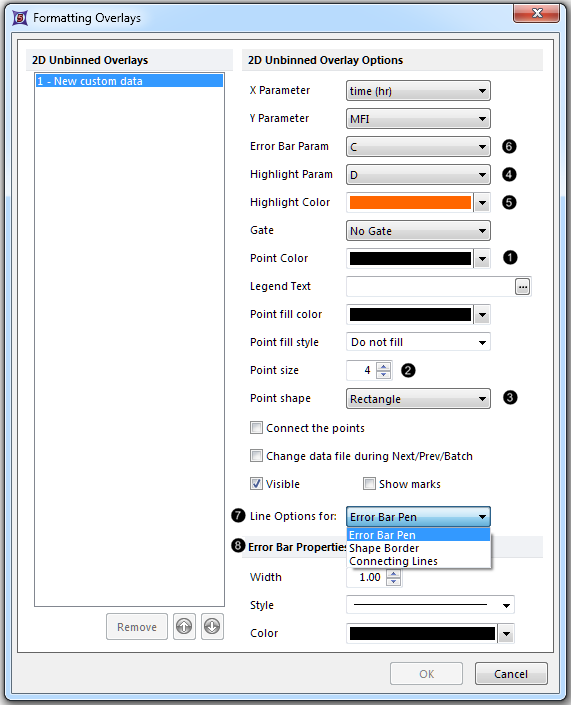

Figure 11.45 Special formatting options for Scatter Plots
格式化选项描述如下表。
选项 |
解释 |
|---|---|
X Parameter(X参数) |
来自自定义数据网格的参数(列)，展示于X轴上。 |
Y Parameter(Y参数) |
来自自定义数据网格的参数(列)，展示于Y轴上。 |
Error Bar Param(误差条参数) |
来自自定义数据网格的参数(列)，展示作为误差条。请参见下面的内容，来详细了解如何定义误差条。 |
Highlight Param(高亮显示参数) |
由高亮显示规则衍生出的、来自自定义数据网格的参数(列)。数据点将被高亮显示(例如，下面绘图中橘色的数据点)为在 |
Highlight Color(高亮显示颜色) |
高亮数据点的显示颜色。 |
Gate(门) |
在自定义数据网格中定义的range gate(范围门)，应用于散布图。 |
Point Color(数据点颜色) |
数据点的显示颜色。 |
Legend Text(图例文本) |
这一文本将出现在绘图图例中，位于叠加图层符号的旁边。 |
Point size(数据点大小) |
数据点的大小。 |
Point shape(数据点形状) |
数据点的形状。包括矩形(默认)、三角形、圆形、十字交叉形、星形、六角形和菱形。 |
Connect the points(连接数据点) |
是否将数据点用一条线进行连接。 |
Change data file during Next/Prev/Batch(在下一个/上一个/批处理时更改数据文件) |
在Batch Processing(批处理)或者进行Next/Previous(下一项/前一项)命令时，是否对散布图进行更改。一般推荐不选中这一选项(默认)，因为当与散布图相关联的数据更改时，散布图会自动更新。 |
Visible(可视) |
在不删除数据层的情况下，隐藏叠加图层。从2D Unbinned Overlays(二维未分组数据层)列表中，选择叠加图层文件，然后取消对Visible(可视)的选择。如果选中Visible(可视)，会再次显现该数据层。 |
Show marks(显示标记) |
将数据点的值作为文本，直接展示在数据点的上方。 |
Line Options for(线条选项) |
在Error Bar Pen(误差线画笔)、Shape Border(形状边框)和Connecting Lines(连接线)编辑模式间切换。 |
Error Bar Pen/Shape Border/Connecting Lines Properties(误差线画笔/形状边框/连接线属性) |
宽度、样式(实线、点线和虚线选项)和误差线画笔颜色、形状边框颜色或者连接线颜色。 |
要增加error bars(误差条)或者highlighting(高亮显示)到一散布图中，这些值必须输入到自定义数据网格的指定列中。如果要进入已从版面中删除的自定义数据网格，请选择View(视图)标签→Navigators(导航器)→Data Navigator(数据导航器)命令，拖拽"New custom data(新用户数据)"项目到版面上，从Select Plot Types(选择绘图类型)对话框选择Data Grid(数据网格)，点击OK。
| 1. | 添加一新列到数据网格中，如果没有空着的列存在。 |
| 2. | 自选操作：重命名空白列为"error"。 |
| 4. | 为误差条参数选择合适的自定义数据网格列(图11，上方 )。 |
一带有误差条的散布图示例和与之相关联的自定义数据网格展示于图11，48下方。
| 1. | 添加一新列到数据网格中，如果没有空着的列存在。 |
| 2. | 自选操作：重命名空白列为“highlighting(高亮显示)” |
| 3. | 为每一行输入规则的值(每一行相当于一单独的数据点)。这一规则必须是评估"TRUE(真值)" 或 "FALSE(假值)"的公式；此数据点将以定义的颜色高亮显示，如图11，上方 。一高亮显示规则示例包括一标记，显示于图11，下方： |
=ifStatistic: % of Gated Cells for Density Plot, Gate 3> 25 then "true" else "false"
| 4. | 为高亮显示参数选择合适的自定义数据网格列(图11，上方 )。 |
一带有高亮显示的散布图和与之相关联的自定义数据网格展示于图11，下方。

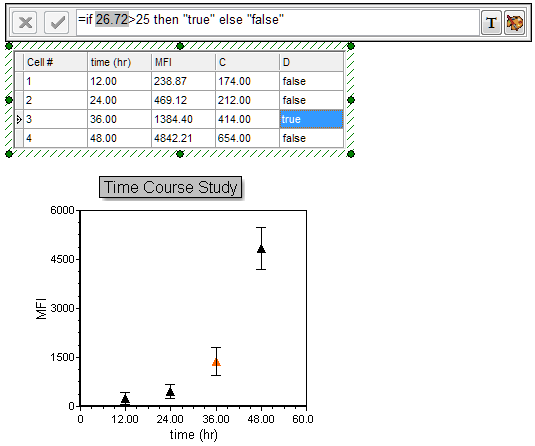

Figure 11.46 Scatter Plot and associated Custom Data Grid with Error Bars and Highlighting
注意：散布图的坐标轴标题衍生于自定义数据网格列名称。
