一旦叠加图层被添加到热图，他们像Histogram Overlays(柱状图数据层)和2D plot overlays(二维绘图数据层) 可被 类似编辑。



此Overlays(数据层)选项控制参数，显示的数据，补偿转换，门和热图叠加图层的外观。



所有热图都有至少一个叠加图层来代表一个文件和显示的微孔参数。用户可通过以下方式，来添加额外的数据层：



•右击绘图，然后选择Add Overlay(添加叠加图层)或者



•从Data List(数据列表)中拖拽文件到您要想添加叠加图层的绘图上，或者



•将一个绘图从版面上拖放到要插入的绘图上。





可用以下两种方式编辑数据层：



•选择热图并使用Format(格式)→Plot Options(绘图选项)Overlays(数据层)命令。

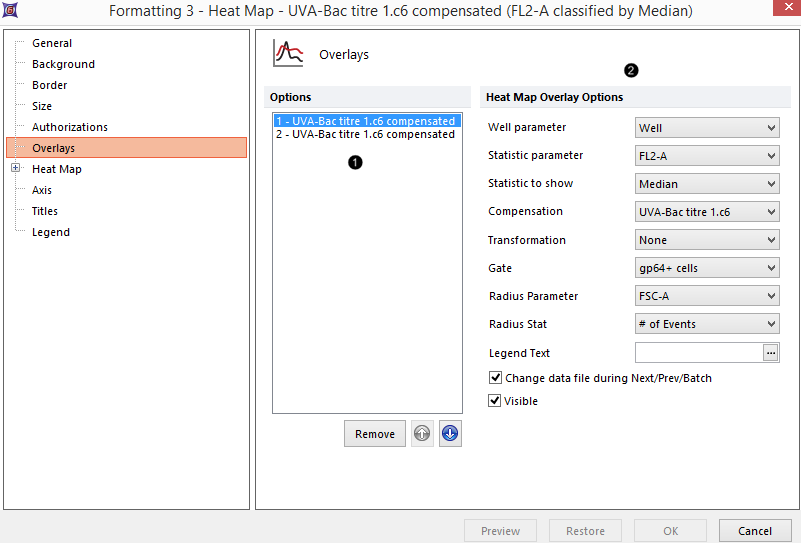

•右击热图，从弹出框中选择Format(格式化)，然后选择Overlays(数据层)分类(图3217).



Figure 32.17 - Editing a Heat Map Overlay

Figure 32.17 - Editing a Heat Map Overlay





在对话框中的热在地图上的所有标记贴列表将出现在左侧的列表框中。number1可用Microsoft Windows中的基本技巧来选择一个或多个数据层，包括Shift＋点击、Ctrl点击。右边的属性number2针对当前选择的数据层。如果选中的数据层有多个，而它们的某个属性值不一样，该属性的内容将显现为空白。如果某属性值不是空白，表面这些选中的数据层有相同的属性值。改变一个选项，会应用于选中的数据层。比如，如果选择三个数据层，然后改变Gate(门)设置，三个数据层上的门设置都会被修改。



从一个绘图上移除一数据层，选择该层(或多个层)，然后点击Remove(删除)按钮。

要在图例中更改选中Legend(图例)请使用蓝色的向上和向下箭头(OverlaysReorderArrows).



热图叠加图层选项如表下解释。





选项

解释

微孔参数

X 参数 (微孔参数) 在热图上显示。

Statistic parameter(统计参数)

从将被选择去演示的数据的下拉菜单中选择parameter(参数)。

Statistic to show(要显示的统计)

从下拉菜单中选择Statistic(统计)在热图上作为一个叠加图层显示。

Compensation(补偿)

如果compensation definition(补偿定义)已被设置好，将使用该定义来补偿数据层上的数据。

Transformation(转换)

如果转换被应用到数据设置，当想将数据转换成数据图层时选择使用转换。

Gate(门)

如果门已被定义好，选择要用的门，来限制要在柱状图上显示的数据。

半径参数

自选操作：从被选择的半径统计的下拉菜单中选择参数。、一个半径参数要被选择去使用一个半径统计。

半径统计

自选操作：从下拉菜单中，选择要适应每个微孔半径的统计。

Legend Text(图例文本)

将出现在图例中在数据层标志旁边的文本。如果该项为空白，数据层的文件名会出现在图例中。点击图例文本旁边的省略号，来从数据文件的头信息中插入关键字。同样，通过在图例文本中输入"{FT3}"，您也可以显示应用于当前数据层的门。

Change data file during Next/Prev/Batch(在下一个/上一个/批处理时更改数据文件)

选中该选项，该数据层的文件会在Batch Processing(批处理)或选择Previous File(上一个文件)或Next File(下一个文件时)时改变。有多个数据层时，通常只有对照柱状图的该选项是不选的，来使对照柱状图在所有时间保持不变。

Visible(可视)

你可以在热图上隐藏叠加图层而不用移除。从列表种选中该数据层，然后取消可见。检查可见再次显示叠加图层。
